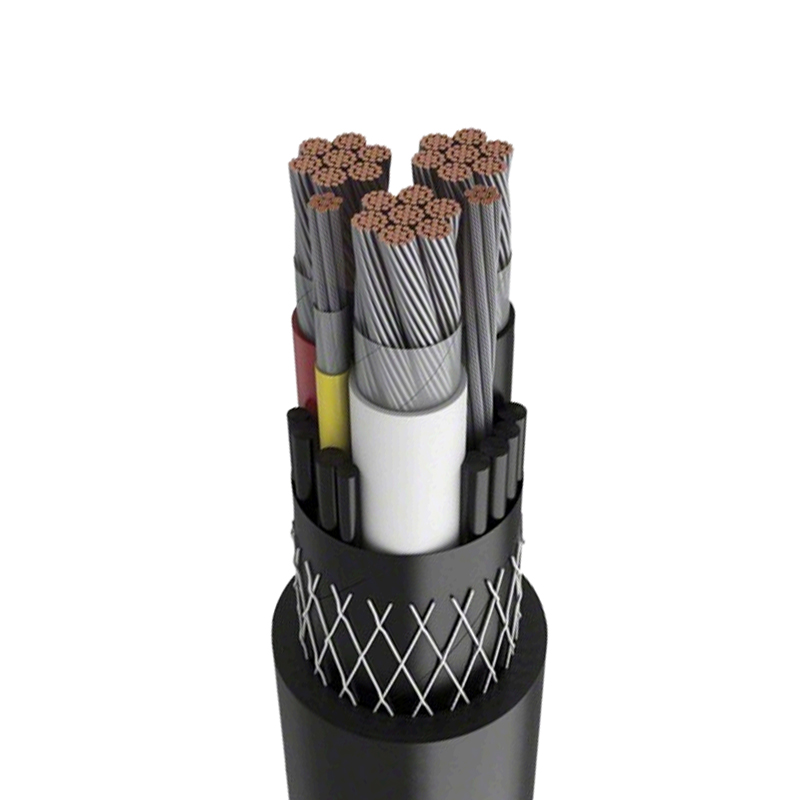

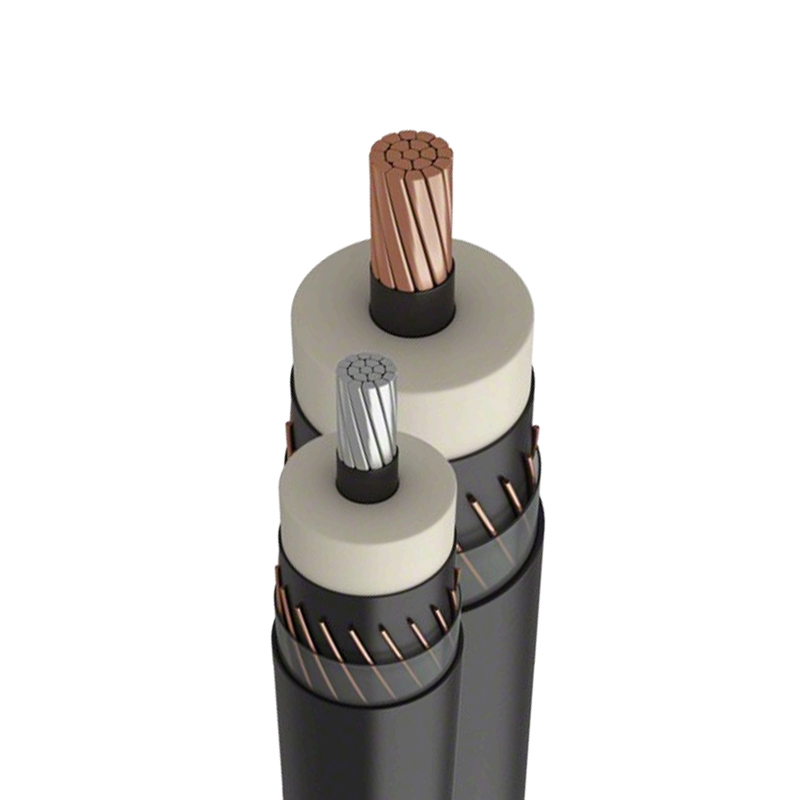

定格電圧3.6/6kV～26/35kV用XLPE絶縁電源ケーブル

無料のカスタム見積もりを取得する
ニーズに合わせた無料の価格表からプロジェクトを開始します。

ケーブルの種類と名称

種類		アプリケーション
イヴ	銅コアXLPE絶縁PVCシース電源ケーブル	屋内、トンネル、ケーブル溝、その他の場所では、外部からの機械的な力に耐えることができません。単芯ケーブルを磁気管理で敷設することはできません。屋内、トンネル、ケーブルトレンチ、または埋設敷設は、特定の機械的外力には耐えられますが、大きな張力には耐えられません。屋内、トンネル、ケーブルトレンチの浚渫または埋設敷設などは、機械的な外力や一定の張力に耐えることができます。
YJLV	アルミニウムコア XLPE 絶縁 PVC シース電源ケーブル
VY	銅コア XLPE 絶縁ポリエチレンシース電源ケーブル
YJLY	アルミニウムコア XLPE 絶縁ポリエチレンシース付き電源ケーブル
Yv22	銅コア XLPE 絶縁スチールベルト装甲 PVC シース付き電源ケーブル
YJLV22	アルミニウムコアXLPE絶縁スチールベルト装甲 PVCシース電源ケーブル
YIV23	銅コアXLPE絶縁スチールベルト装甲ポリエチレンシース電力ケーブル
YILV23	アルミニウムコアXLPE絶縁スチールベルト装甲ポリエチレンシース電力ケーブル
YJV32	銅コア XLPE 絶縁細鋼線外装PVCシース電源ケーブル
YJLV32	アルミニウムコアXLPE絶縁細鋼線外装PVCシース電源ケーブル
YJV33	銅コア XLPE 絶縁細鋼線外装ポリエチレンシース電力ケーブル
YJLV33	アルミニウムコアXLPE絶縁細鋼線外装ポリエチレンシース電力ケーブル

ケーブルの生産範囲

種類	コア	定格電圧 kV
		3.6/6	10/6/66	8.7/10 8.7/15	12/20	18/20 18/30	21/35	26/35
		公称断面積 mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

注: 単芯外装ケーブルは DC システムに適していますが、AC システムには適していません。非磁性材料の外装層を使用するか、磁気絶縁対策を講じる必要があります。

ケーブルの構造

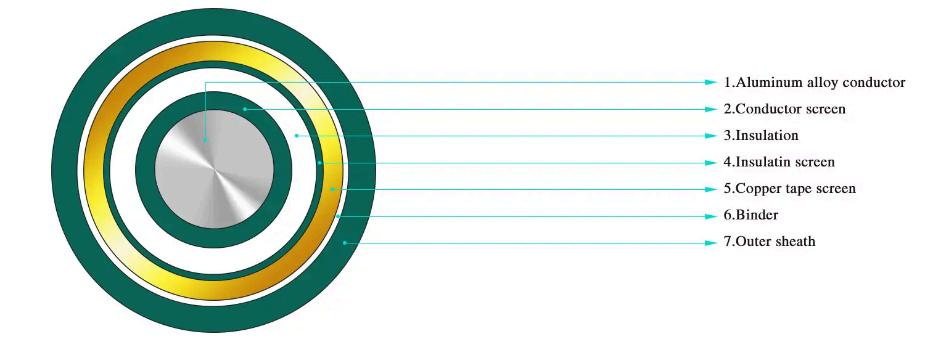

・定格電圧3.6/6kV～26/35kV用単心XLPE絶縁電源ケーブル

・定格電圧3.6/6kV～26/35kV用単芯XLPE絶縁鋼線装甲電力ケーブル

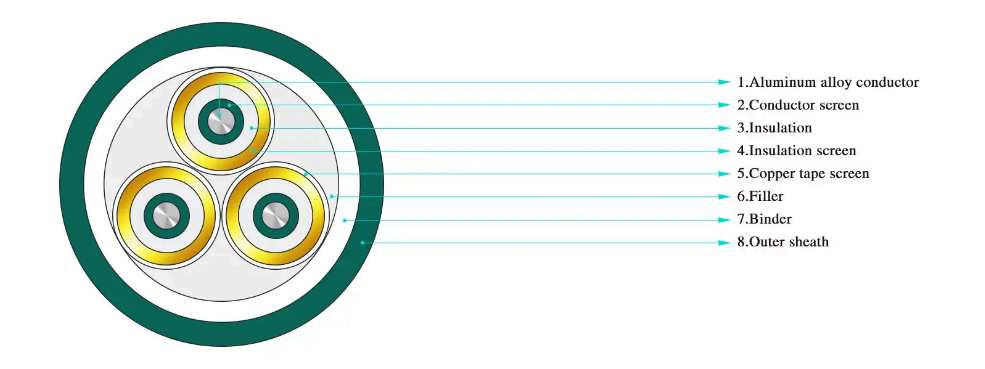

・定格電圧3.6/6kV～26/35kV対応の3芯XLPE絶縁電源ケーブル

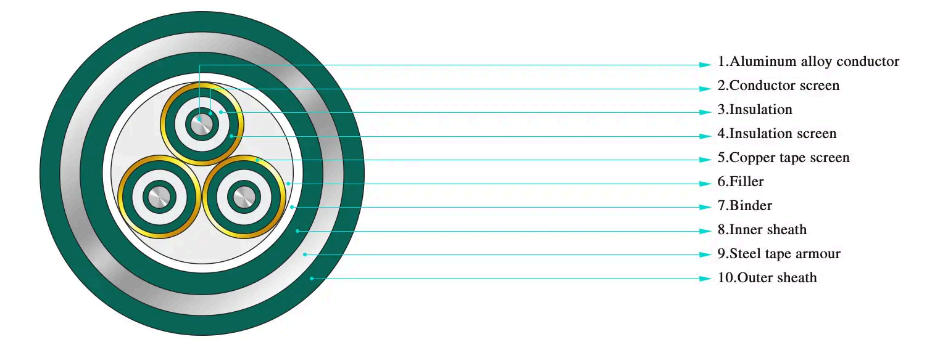

・定格電圧3.6/6kV～26/35kV用の3芯XLPE絶縁スチールテープ外装電力ケーブル

・定格電圧3.6/6kV～26/35kV用の3芯XLPE絶縁鋼線外装電力ケーブル

ケーブルの種類と名称

公称クロス断面エリア mm 2	断熱材の厚さ mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		全体的におおよそ直径 mm	計算されたケーブルの重量		約全体的に直径 mm	計算された重量のケーブル		約全体的に直径 mm	計算された重量のケーブル
		全体的におおよそ直径 mm	YJV YJY	YJLV YJLY	約全体的に直径 mm	YJV22 YJV22	YJLV23 YJLV23	約全体的に直径 mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
