- 参考規格
製品は、ご要望に応じて、GB12706-2020 または IEC、BS、DIN、ICEA の規格に従って製造されます。
- アプリケーション

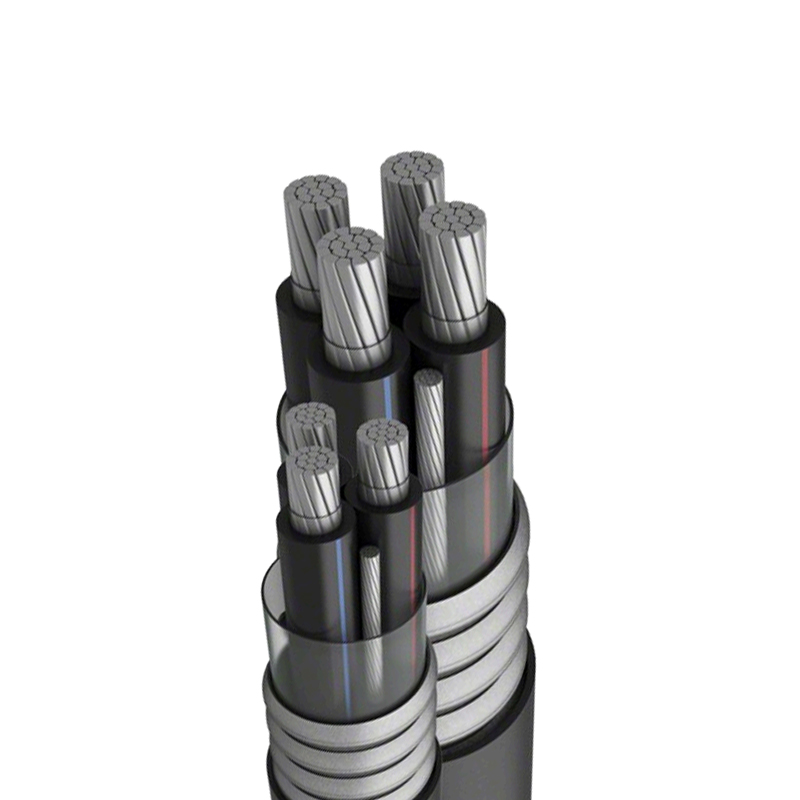

この製品は、定格周波数電圧 26/35kv の送配電線での使用に適しています。
- 動作特性

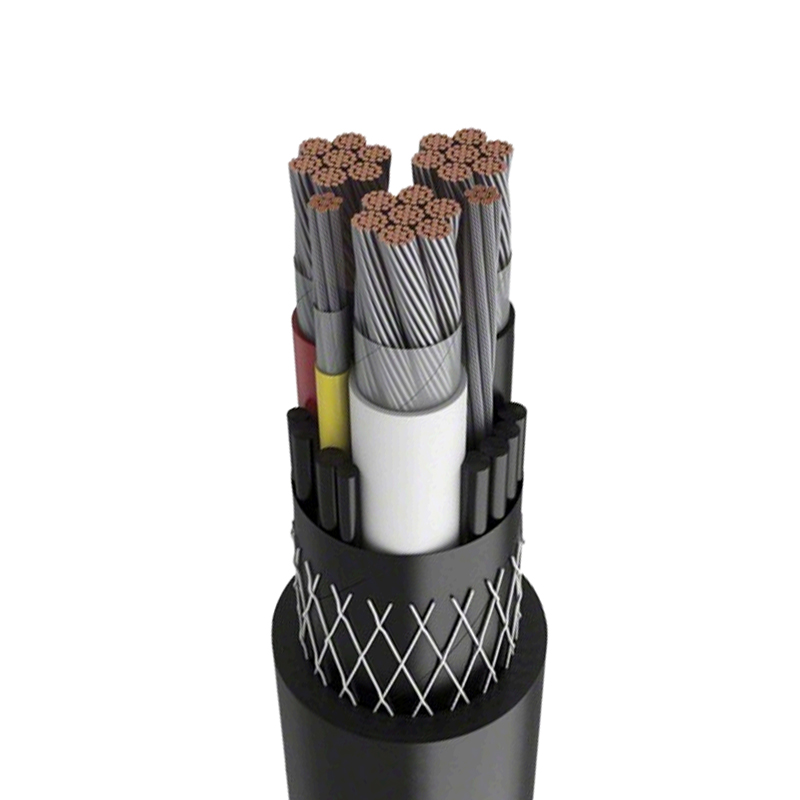

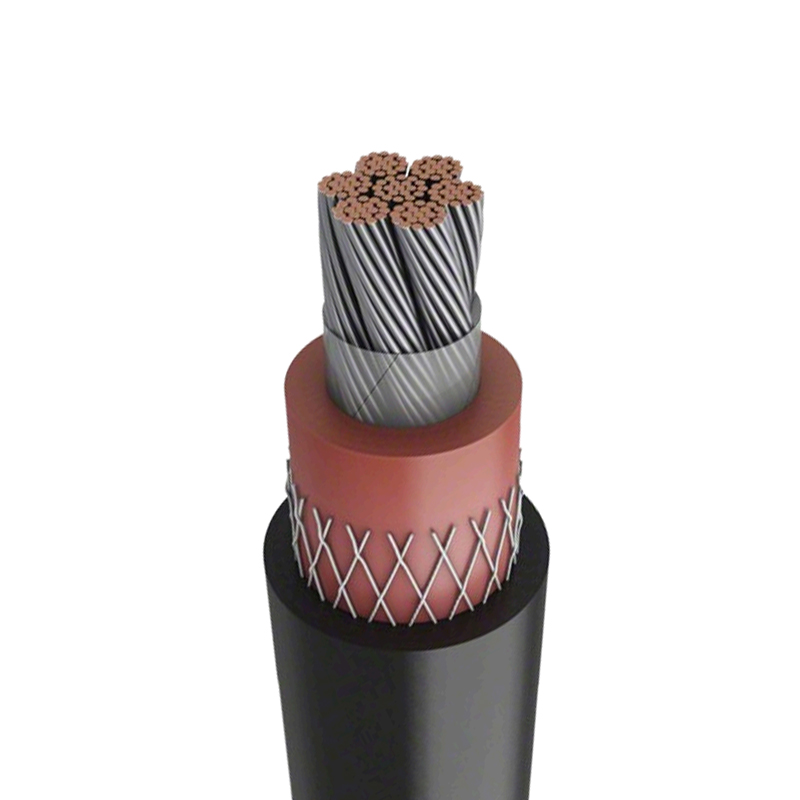

-- 定格電源周波数電圧用の XLPE 絶縁電気ケーブル うお/U:3.6/6kV-26/35kV
· 最大。導体の許容連続動作温度:90°C。
· 最大。導体の短絡温度は 250°C を超えてはなりません。
· 設置時の周囲温度は 0°C を下回ってはなりません。
· 単心ケーブルの曲げ半径はケーブル直径の 20 倍以上である必要があります。
-- 定格電源周波数電圧 Uo/U:0.6/kV 用の XL.PE 絶縁電気ケーブル。
· 最大。導体の許容連続動作温度:90°C。
· 最大。導体の短絡温度は 250℃ (最大継続時間 5 秒) を超えてはなりません。
· 設置時の周囲温度は 0°C を下回ってはなりません。
· ケーブルの曲げ半径は、ケーブル直径の 15 倍以上でなければなりません。
-- 定格電源周波数電圧 Uo/U:0.6/1kV 用の XL.PE 絶縁電気ケーブル。
·最大。導体の許容連続動作温度:70°C
·最大。導体の短絡温度は 160°C を超えてはなりません。
·(最大持続時間 5 秒)
・設置時の周囲温度は0℃を下回らないようにしてください。
・ケーブルの曲げ半径はケーブル径の15倍以上としてください。
- 電圧指定
特定の用途のケーブルの定格電圧は、ケーブルが使用されるシステムの動作条件に適しており、Uou (tn)kV の形式で表されます。
· Uo-: ケーブルが設計した、導体とスクリーンまたは金属シース間の定格電力周波数電圧。
· U-: ケーブルが設計された導体間の定格電力周波数電圧。
· えーっと-: 機器が動作できる「最高システム電圧」の最大値。
三相システムのケーブルの Uo 値は次のように推奨されます。
| U | Um |
Uo | |
| まず クラス | 2番目 クラス | ||
|
1 |
1.2 |
0.6 |
0.6 |
|
3 |
3.6 |
1.8 |
3.6 |
|
6 |
7.2 |
3.6 |
6 |
|
10 |
12 |
6 |
8.7 |
|
15 |
17.5 |
8.7 |
12 |
|
20 |
24 |
12 |
18 |
|
35 |
42 |
21 |
26 |
最初のタイプは、一度に 1 分を超えない単相地絡時間に使用されます。また、最大時間が 8 時間、年間累計が 12 時間を超えないシステムにも使用できます。 2 番目のタイプは、地絡時間が長いシステムや、ケーブルの絶縁性能に対する要件がより高い場合に使用されます。
