アルミニウム合金ケーブル メーカー

配電および産業プロジェクト向けのアルミニウム合金ケーブルのメーカー

無錫三新ケーブル有限公司が製造する アルミニウム合金ケーブル XLPE 絶縁の低電圧および中電圧ケーブルや太陽光発電ケーブルを含む、より幅広い電力ケーブル製品群の一部として。 Our aluminum alloy conductor technology addresses the mechanical limitations of pure aluminum, delivering the conductivity, flexibility and connection stability required for modern distribution networks, building services and industrial feeders.

当社が製造する 8030 シリーズ アルミニウム合金導体は、高い導電性とクリープおよびコールドフローに対する耐性を兼ね備えているため、熱サイクル下でも終端がしっかりと保たれます。ケーブルは、XLPE 絶縁を備えた単芯または多芯構造として利用でき、設置環境に合わせてシース、外装、難燃グレードを構成します。

当社のアルミニウム合金ケーブル製品群

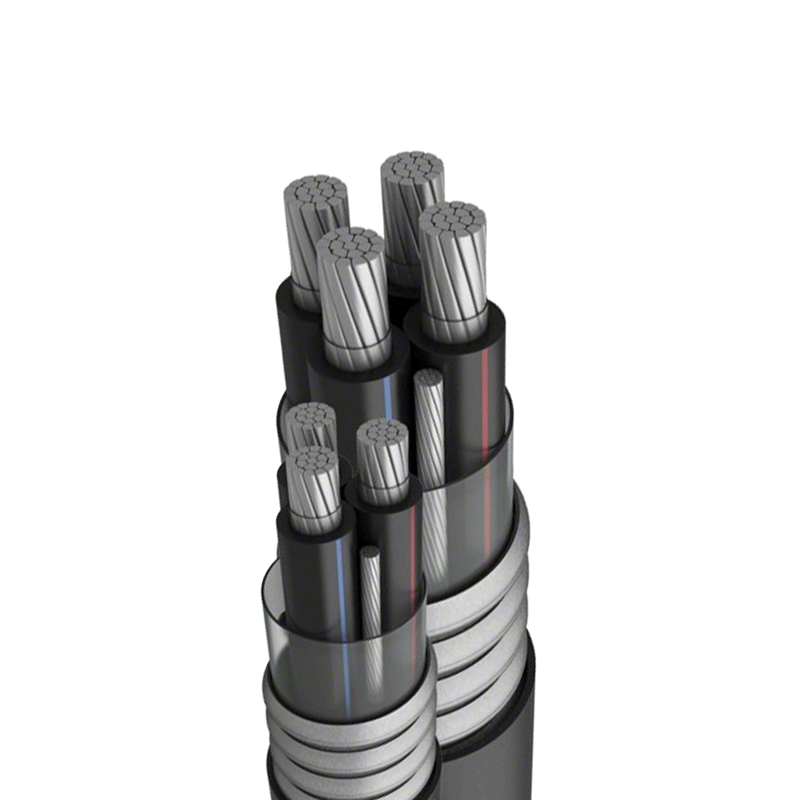

当社は電力ケーブル製造の重点カテゴリーとしてアルミニウム合金ケーブルを供給しています。この範囲は YJLHV 8030 シリーズと関連構造をカバーしており、難燃グレードとカスタマイズされたコア構成のオプションも備えています。以下の表は、主な製品タイプとその典型的な用途をまとめたものです。

従来の銅またはアルミニウムの電源ケーブルも必要なプロジェクトの場合、 電源ケーブル 範囲は、0.6/1 kV から最大 26/35 kV までの XLPE 絶縁設計をカバーします。太陽光発電プロジェクトは次の方法でサポートできます。 ソーラーケーブル TÜV および UL 認定の PV ワイヤーを含む。

アルミニウム合金導体が選ばれる理由

純アルミニウム導体は軽量でコスト効率に優れていますが、終端部でのクリープやコールドフローが発生し、時間の経過とともに接続が緩み、接触抵抗が増加する可能性があります。当社が使用する 8030 シリーズ アルミニウム合金は、鉄、銅、マグネシウム、マンガンなどの微量元素をアルミニウム溶解物に添加します。 This alloying process improves tensile strength and elongation, reduces creep, and allows the cable to withstand repeated bending during installation without cracking.

The result is a conductor that weighs roughly half as much as an equivalent copper cable, reducing transportation and installation effort, while maintaining stable electrical performance.また、この合金は、端子が正しく密閉され、酸化防止剤化合物が適用されている限り、多くの工業環境で腐食から保護する自己修復酸化層を形成します。

技術仕様と構成オプション

当社のアルミニウム合金ケーブルは、GB/T 12706、GB/T 19666、GB/T 31840、および社内の 8030 シリーズ規格に従って製造されています。導体の性能は ASTM B800-05 の要件を超えています。当社は、10 mm² から 630 mm² までの公称断面積の範囲を提供しており、通電容量はコア数、設置方法、周囲温度によって異なります。

• 指揮者: 8030 シリーズ アルミニウム合金、単線または撚り線で、高い導電性と柔軟性を備えています。
• 断熱材: 架橋ポリエチレン (XLPE)、定格連続導体温度 90°C。
• コア構成: シングルコア、2コア、3コア、4コア、5コア、3 1、4 1、3 2。
• シースのオプション: PVC、ハロゲンフリー低煙難燃剤 (WDZA)、またはご要望に応じてその他の材料。
• 装甲: 機械的保護のためのスチールテープまたはスチールワイヤー。
• 電圧クラス: 0.6/1kV、1.8/3kV、3.6/6kV～26/35kV。
• 難燃グレード: クラス A ハロゲンフリー低煙、またはプロジェクト仕様に合わせてカスタマイズ。

特定のシース色、印刷、およびパッケージング要件を備えたケーブルも製造できます。特定の規格や認証が必要なプロジェクトの場合は、見積前に仕様を確認し、準拠していることを確認します。

アプリケーションの適合性と設置に関する考慮事項

アルミニウム合金ケーブルは、送配電、産業オートメーション、都市建設、石油化学プラント、再生可能エネルギープロジェクトで使用されています。銅ケーブルと比較して軽量で曲げ半径が小さいため、既存のトレイやダクトがすでに混雑している場所の改修に適しています。

直接埋葬の場合は、適切な外装を備えた装甲構造をお勧めします。トンネルや地下変電所では、ハロゲンフリーの低煙難燃グレードが火災安全要件を満たすのに役立ちます。複数の曲げを伴う長いプルを通して配線する場合、8030 合金の柔軟性により、素線のずれや絶縁損傷のリスクが軽減されます。

Terminations require compression connectors rated for aluminum alloy conductors, antioxidant compound at mating surfaces, and torque-controlled tools to achieve consistent contact pressure.プロジェクトエンジニアリング時に、互換性のあるアクセサリや接合方法についてのガイダンスを提供できます。

品質管理とテスト

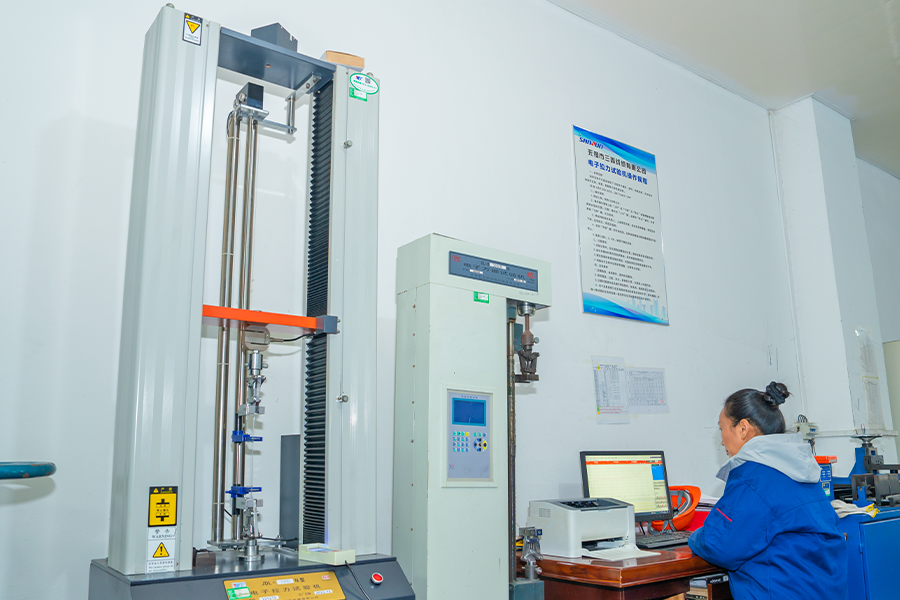

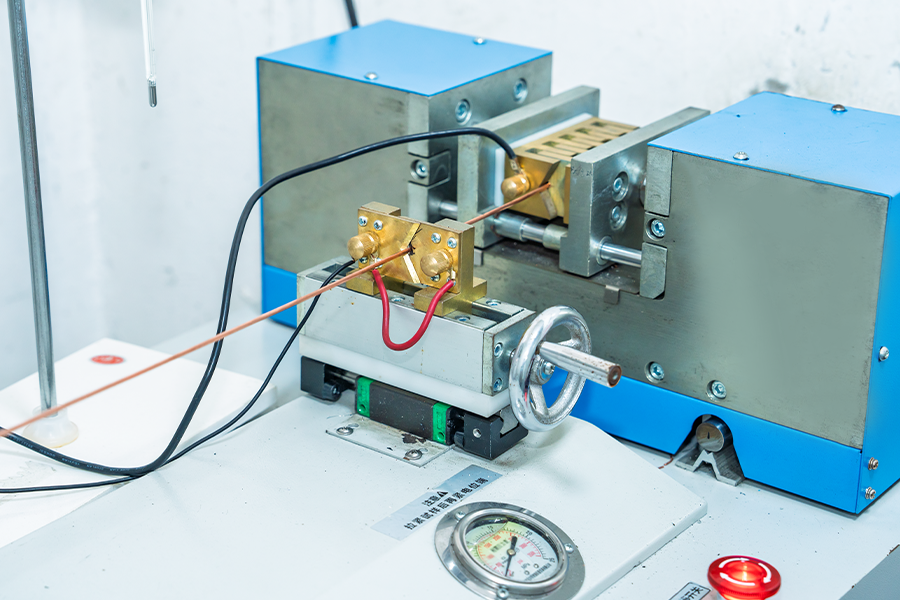

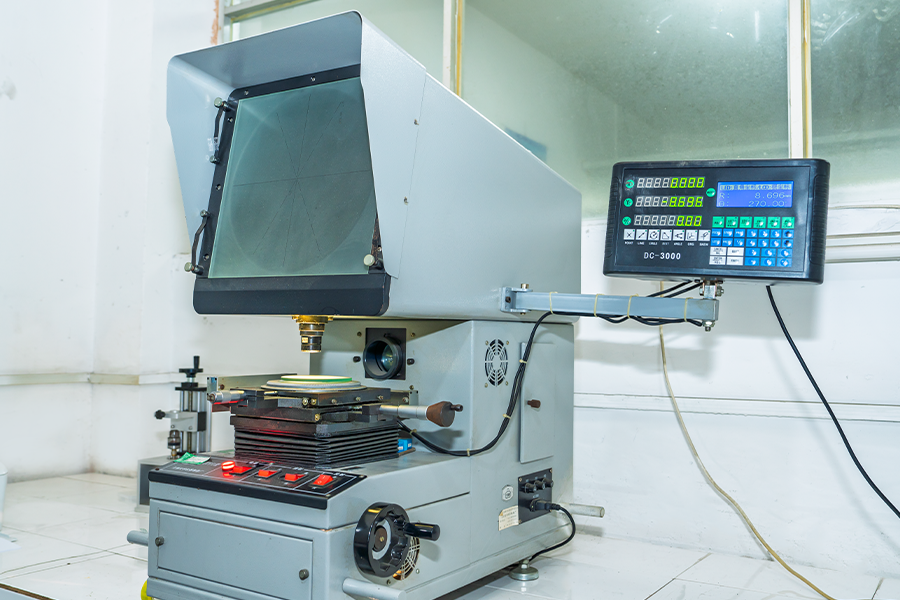

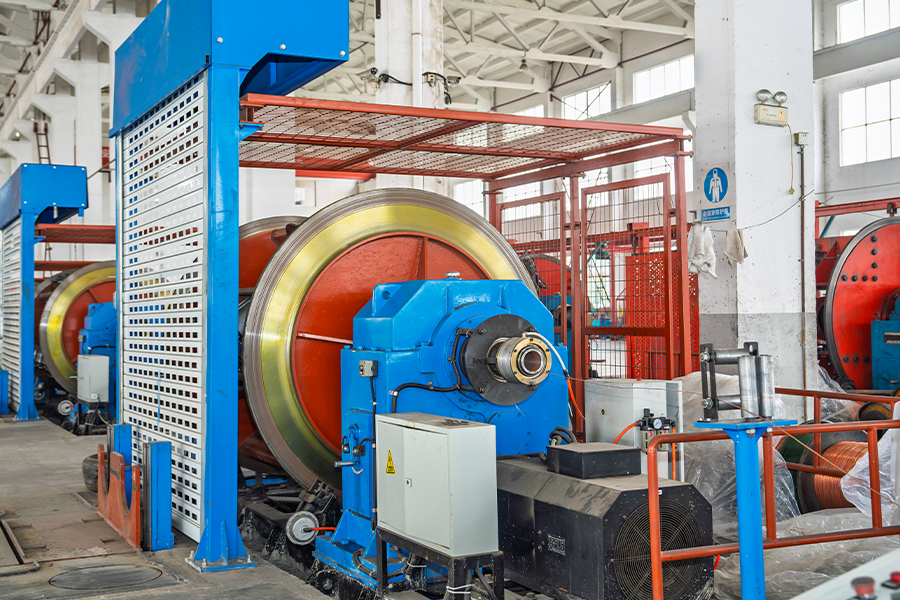

当社の製造プロセスには、原材料の選択、伸線、撚り線、絶縁押出、ケーブル配線、シース押出、外装、最終テストが含まれます。ケーブルが次の動作に移る前に、各段階が検査されます。最終テストには、導体抵抗測定、絶縁抵抗および耐電圧テスト、シースの完全性チェックが含まれます。

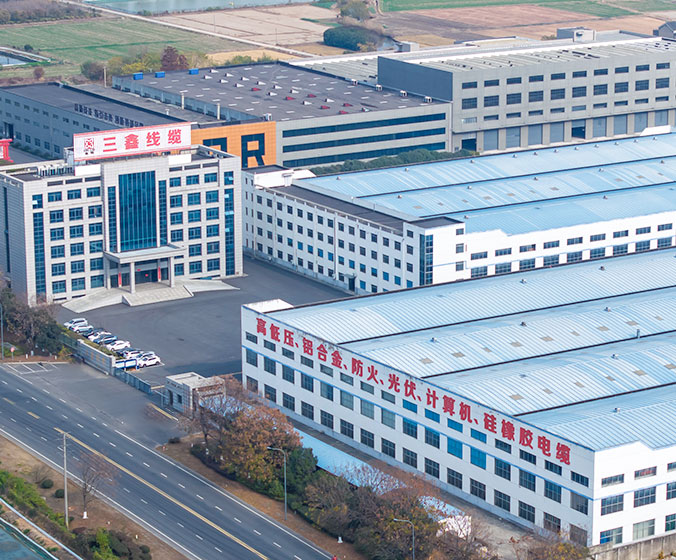

当社は自社工場を運営し、原材料からケーブル完成までのサプライチェーンを管理することで、安定した品質と短いリードタイムを維持することができます。 Our products are certified with the China Quality Certification Center (CCC), and we can provide test reports and certificates of conformity for project documentation.

ソリューションの構成に使用する情報

正確な提案書と見積もりを作成するには、次のプロジェクトの詳細が必要です。 This information allows us to select the correct conductor size, insulation thickness, sheath material and armouring, and to confirm delivery scope.

• 電圧クラスとシステム接地: 0.6/1kV、1.8/3kV、3.6/6kV、6/10kV、8.7/15kV、12/20kV、18/30kVまたは26/35kV。
• 負荷電流とデューティサイクル: 継続的、周期的、または緊急。予想される最大導体温度。
• インストール方法: トレイ、ダクト、直埋、トンネル、または空中。周囲温度と、埋設されている場合の土壌の熱抵抗率。
• 路線長と牽引条件： 曲げの数、垂直セクション、および曲げ半径の制限。
• コア構成と公称断面積: シングルコアまたはマルチコア、必要な mm²。
• シースおよび難燃性の要件: 標準 PVC、ハロゲンフリー低煙、または特定の防火性能クラス。
• 装甲: スチールテープ、スチールワイヤー、または非外装。
• 適用される規格と認証: GB、IEC、ASTM、またはプロジェクト固有の仕様。
• 文書化とテスト: タイプテストレポート、定期テスト証明書、またはサードパーティ検査要件。
• 梱包と配送: ドラムのサイズ、ドラムごとの長さ、出荷マーク、および仕向地の港。

特注品につきましては、お客様からご提供頂いた図面やサンプルを基に開発・製造致します。当社のエンジニアリング チームは技術要件をレビューし、生産前に実現可能性を確認します。

プロジェクトのサポート、文書化、保守性

初期仕様から納品までプロジェクトをサポートします。当社のチームは、必要に応じて技術データシート、設置ガイドライン、およびテスト証明書を提供します。メンテナンスのために、予備のケーブル長を提供し、互換性のあるアクセサリを推奨します。当社の輸出チームは、営業日の 24 時間以内に見積もりリクエストに返答します。

ケーブルは、サイズと送り先に応じて木製ドラムまたはスチールドラムで供給され、明確なラベルと出荷マークが付けられます。主要港への配送を手配し、必要な輸出書類をご提供いたします。

よくある質問

アルミニウム合金ケーブルと純アルミニウムケーブルの違いは何ですか?

アルミニウム合金ケーブルは、鉄、銅、マグネシウム、マンガンを少量添加したアルミニウムで作られた導体を使用します。この合金化により、純アルミニウムの主な弱点である引張強度、伸び、およびクリープおよびコールドフローに対する耐性が向上します。その結果、ケーブルは設置時により柔軟になり、熱サイクル下でも安定した接続が維持されます。

特定の規格または認証に従ってアルミニウム合金ケーブルを製造できますか?

はい。当社の標準生産は GB/T 12706、GB/T 19666、GB/T 31840 および 8030 シリーズ仕様に従います。必要に応じて、IEC、ASTM、またはその他の国際規格に合わせて製造することもできます。お問い合わせの際には、正確な規格と認証要件をお知らせください。

アルミニウム合金ケーブルで利用可能な最大電圧クラスは何ですか?

当社は、0.6/1 kV から 26/35 kV までの電圧クラスのアルミニウム合金ケーブルを製造しています。 YJLHV 8030シリーズは1kV～35kVをカバーします。より高い電圧については、プロジェクトの要件についてご相談ください。

カスタムのコア構成とシース材料は提供できますか?

はい。 We can manufacture single-core and multi-core cables in configurations such as 3 1, 4 1 and 3 2. Sheath options include PVC, halogen-free low-smoke flame-retardant compounds, and other materials on request.カスタム印刷やパッケージングも可能です。

見積もりを受け取るにはどのような情報が必要ですか?

To prepare an accurate quotation, we need the voltage class, nominal cross-section, core configuration, installation method, required standard, quantity, and delivery destination.プロジェクト仕様書または単線図をお持ちの場合は、私たちと共有してください。当社チームが確認し、営業日の 24 時間以内に回答いたします。

ケーブルは輸出用にどのように梱包されますか?

ケーブルは木製またはスチール製のドラムに巻き付けられ、輸送や現場での取り扱いに合わせてドラムの長さが選択されます。各ドラムには、ケーブルのタイプ、サイズ、長さ、および出荷マークが記載されています。必要に応じてカスタマイズされたパッケージを提供することもできます。
